ТС-В9-1

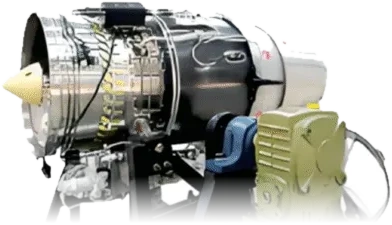

Турбовальный двигатель 9 кВт для БПЛА
ТС-В9-1: турбовальный двигатель для БПЛА, Турбовинтовой; 9,0 кВт (12,3 л.с.) на валу; масса 2,89 кг.
от 640 000 ₽ориентировочно, без НДС · точная цена и срок — в ТКП за 48 часов
| Тип | Турбовальный |
|---|---|
| Конфигурация | Турбовинтовой |
| Мощность / тяга | 9,0 кВт (12,3 л.с.) на валу |
| Обороты, об/мин | Газогенератор 154 000, выходной вал 7 500–8 500 |
| Масса | 2,89 кг |
| Габариты Ø × L, мм | 97 × 407 |
| Расход на максимальном режиме | 350 мл/мин |
| Топливо и особенности | Керосин. Турбовальный двигатель. |
Характеристики взяты из опубликованных данных производителя. Комплектация, цена и сроки фиксируются в технико-коммерческом предложении.
Готовые формулировки для закупки по 44-ФЗ и 223-ФЗ, составлены по паспорту этой модели. Скопируйте и подставьте в ТЗ, значения проверьте под свою задачу.
| Тип двигателя | турбовальный (газотурбинный, с выходным валом) |
|---|---|
| Мощность на выходном валу, кВт | не менее 9 |
| Диаметр, мм | не более 97 |
| Длина, мм | не более 407 |
| Масса, г | не более 2 890 |
| Частота вращения выходного вала, об/мин | от 7 500 до 8 500 |
| Расход топлива на максимальном режиме, мл/мин | не более 350 |
| Топливо | авиакеросин |
| Код ОКПД2 | 30.30.12.120 «Двигатели турбовинтовые» |
Если указываете в ТЗ конкретную модель, по 44-ФЗ её нужно сопровождать словами «или эквивалент». Перед размещением закупки проверьте запреты и ограничения по коду ОКПД2.
Где применяют ТС-В9-1
Чтобы понять, потянет ли ТС-В9-1 ваш аппарат, используйте ту же формулу, что в калькуляторе «Подбор»: нужная мощность = масса ÷ коэффициент профиля (5,5; 4 или 3 кг на 1 л.с.). При паспортных 12,3 л.с. у земли и +15 °C получается:
- Длительное патрулирование — аппарат до ≈70 кг.
- Многоцелевой аппарат — аппарат до ≈50 кг.
- Тяжёлая или грузовая платформа — аппарат до ≈35 кг.
На высоте 2000 м при +30 °C двигатель отдаёт около 71% паспортной мощности, поэтому для полётов в жару или с высокогорных площадок массу берите меньше: в первом профиле — до ≈50 кг.
Расход на максимальном режиме — ≈21 л/ч (по данным производителя). На 20 минут полёта на полной мощности закладывайте ≈7 л топлива без учёта резерва.
Топливо и обслуживание
ТС-В9-1 работает на авиакеросине; допуск дизельного топлива производитель не заявляет.
Чем отличается от соседних моделей
- ТС-В9-1 и ТС-В6-1. Мощность 12,3 против 8,2 л.с.; тяжелее на 0,42 кг; диаметр 97 мм против 83; ориентировочно дороже на 50 000 ₽.
- ТС-В9-1 и ТС-В5-1. Мощность 12,3 против 7 л.с.; только керосин (без допуска ДТ); ориентировочно дороже на 210 000 ₽.
Смотрите также: Все турбовальные двигатели · Калькулятор подбора по массе.
Вопросы о ТС-В9-1
01Для аппарата какой массы подходит ТС-В9-1?
По методике калькулятора «Подбор» — до ≈70 кг для профиля «длительное патрулирование», до ≈50 кг для профиля «многоцелевой аппарат» и до ≈35 кг для профиля «тяжёлая или грузовая платформа». Это ориентир для стандартных условий; с поправкой на высоту и жару подбор пересчитаем в ТКП.
02Сколько стоит ТС-В9-1?
Ориентировочно от 640 000 ₽ без НДС. Точная цена, комплектация и срок фиксируются в технико-коммерческом предложении — пришлём его за 48 часов. Можно начать с 1–2 тестовых экземпляров.
03На каком топливе работает ТС-В9-1?
ТС-В9-1 работает на авиакеросине; допуск дизельного топлива производитель не заявляет.
04Чем ТС-В9-1 отличается от ТС-В6-1?
Главное: мощность 12,3 против 8,2 л.с.; тяжелее на 0,42 кг; диаметр 97 мм против 83; ориентировочно дороже на 50 000 ₽. Если сомневаетесь, какую выбрать, отметьте обе модели в каталоге — сравнение покажет характеристики рядом и выгрузит их в Excel.
